華為 S12700系列交換機產品彩頁

產品概述

S12700系列交換機是華為公司面向下一代園區網核心而專門設計開發的敏捷交換機。該產品采用全可編程架構，靈活快速滿足客戶定制需求，助力客戶平滑演進至SDN網絡(luò )。該產品基于華為公司首款以太網絡(luò )處理器ENP，內置隨板WLAN AC無線局域網接入控制器，實現有線無線真正融合；支持iPCA網絡(luò )包守恒算法，可對任意業務流隨時隨地逐點檢測，助力客戶對業務的精準管理。該產品基于華為公司自主研發的通用路由平臺VRP，在提供高性能的L2/L3層交換服務基礎上，進一步融合了MPLS VPN、硬件IPv6、桌面云、視頻會(huì )議等多種網絡(luò )業務，提供不間斷升級、不間斷轉發、CSS2交換網硬件集群主控1＋N備份、硬件Eth-OAM/BFD、環網保護等多種高可靠技術，在提高用戶生產效率的同時，保證了網絡(luò )最大正常運行時間，從而降低了客戶的總擁有成本（TCO）。

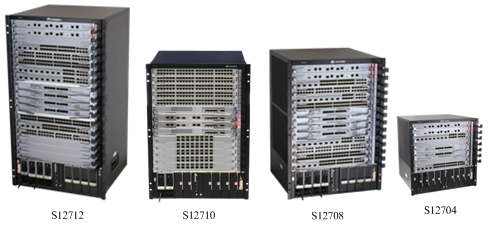

S12700系列目前提供S12712、S12710、S12708、S12704四種產品形態。

產品特點

讓網絡(luò )更敏捷地為業務服務

S12700內置高速靈活的以太網絡(luò )處理器ENP，針對以太網專屬設計。憑借其靈活的報文處理及流量控制能力，深入貼近業務，滿足現在及未來的各種挑戰，助力客戶構建彈性擴展的網絡(luò )。
在完全覆蓋傳統交換機能力基礎上，S12700通過全可編程開放接口和自定義轉發流程，滿足企業定制化業務訴求。企業既可以直接利用多層次的開放接口自主開發新的協議、功能，也可以將訴求交由廠商，與廠商共同開發完成，打造企業專屬園區網絡(luò )。
ENP芯片采用全可編程架構，可以完全自定義流量的轉發模式、轉發行為和查找算法。通過微碼編程實現新業務，客戶無需更換新的硬件，快速靈活，6個月即可上線，而傳統ASIC芯片采用固定的轉發架構和轉發流程，新業務無法快速部署，需要等待1～3年的硬件支持。

更敏捷地實現豐富業務特性

S12700內置隨板AC，無需額外購買AC硬件；整機最大可管理6K AP，64K用戶；整機轉發性能可達4T-bit，解決外置AC處理性能瓶頸，從容面向高速無線時代。
S12700支持統一用戶管理功能，屏蔽了接入層設備能力和接入方式的差異，支持PPPoE/802.1X/MAC/Portal等多種認證方式，支持對用戶進行分組/分域/分時的管理，用戶、業務可視可控，實現了從“以設備管理為中心”到“以用戶管理為中心”的飛躍
S12700支持Service Chain業務編排功能，Service Chain對網絡(luò )增值業務處理能力(如下一代防火墻NGFW)進行虛擬化，以便園區網絡(luò )實體(如交換機、路由器、AC、AP、終端設備)可以無差別的利用這些能力，而不受物理位置的約束，提供一種更靈活部署園區增值業務的解決方案，減少客戶設備投資和維護成本。
S12700支持1588v2和同步以太，滿足網絡(luò )系統高精度的同步需求。

更敏捷地實現網絡(luò )精準管理

iPCA網絡(luò )包守恒算法，改變了傳統利用模擬流量做故障定位的檢測模型，可對任意業務流隨時隨地逐點檢測網絡(luò )質量，無需額外開銷；可在短時間內立刻檢測業務閃斷性故障，檢測直接精準到故障端口，實現從“粗放式運維”到“精準化運維”的大轉變。
SVF2.0超級虛擬交換網，創(chuàng )新實現不僅將盒式交換機縱向虛擬為框式交換機板卡，而且將AP縱向虛擬為框式交換機的端口，使得原來“核心/匯聚+接入交換機+AP”的網絡(luò )架構，虛擬化為一臺設備進行管理，提供業界最簡化網絡(luò )管理方案。
S12700把WLAN領域中“AC管理AP”的優秀實踐應用到“核心交換機管理接入交換機”上，免除了接入交換機的繁瑣配置，實現開局時接入交換機和AP的“零配置”。

業界領先的高規格板卡

S12700采用自研ENP芯片，提供百萬級硬件表項規格，遠超傳統交換機：高達1M MAC表項，3M FIB表項，滿足廣電、教育城域網核心等大路由應用；高達1M Netstream表項，滿足校園網、大型企業等需要精細化流表統計的應用需求。
S12700內置大緩存，可實現每端口200ms數據緩存，確保突發流量不丟包，視頻業務清晰流暢。
S12700支持48*10GE、8*40GE、4*100GE等高密線速線卡。整機最大支持576個10GE端口、96個40GE端口、48個100GE端口，充分滿足多媒體視頻會(huì )議、數據訪問等大帶寬應用需求，保護用戶的投資。

端到端的高可靠性設計

設備級：CSS2交換網硬件集群技術

S12700采用源自華為高端核心路由器已廣泛成熟使用的背靠背集群，在繼承CSS交換網集群技術的基礎上，創(chuàng )新推出CSS2第二代集群交換機系統，即CSS2交換網硬件集群。
CSS2采用交換網硬件通道互聯，集群系統的控制報文和數據報文不需要經由業務板卡轉發，而是直接通過交換網一次轉發。相對于傳統業務口集群而言，不僅減少了軟件故障可能帶來的干擾，降低了板卡故障帶來的風險，在時延上也大大縮減。
CSS2創(chuàng )新支持主控1＋N備份，集群系統中只要保證任意一框的一個主控板運行正常，多框業務即可穩定運行。相對于傳統業務口集群系統，每個框至少要有一塊主控單元運行正常的限制，進一步提高了集群系統的可靠性。
CSS2采用集群不分裂架構，集群系統的控制報文和數據報文走獨立的通道，即使所有交換網間鏈路均發生故障，控制報文也可通過主控板之間的控制通道在設備間互通，集群系統不會(huì )分裂。而傳統業務口集群技術，控制報文和數據報文都是通過業務板間的鏈路進行轉發，一旦集群間鏈路故障，數據報文和控制報文都會(huì )丟失，集群系統的設備無法互通，造成集群分裂。

網絡(luò )級：端到端的硬件保護倒換技術

S12700支持硬件Eth-OAM、BFD等鏈路檢測技術，及G.8032、智能以太保護協議SEP等標準/兼容標準的鏈路倒換技術，提供端到端50ms硬件級倒換，打造反應最迅速、業務最可靠園區。

S12700支持快速自愈保護技術HSR(High-speed Self Recovery )，基于華為ENP板卡，獨家實現端到端IP MPLS承載網50ms倒換保護，進一步提升網絡(luò )可靠性。

全面的安全防護

S12700支持MACsec，提供逐跳設備的數據安全傳輸，適用于政府、金融等對數據機密性要求較高的場合。
NGFW新一代防火墻業務處理板，在提供傳統防火墻、身份認證、Anti-DDoS等基礎防御功能外，同時支持IPS、反垃圾郵件、Web安全、應用控制等專業安全功能。
全面創(chuàng )新的下一代環境感知和訪問控制。通過應用、內容、時間、用戶、威脅和位置六個維度的組合，全局感知日益增多的應用層威脅，實現應用層安全防護。
專用軟硬件平臺架構， IAE單次解析引擎，智能感知應用信息后，全安全特性并行處理；內置內容檢測硬件加速組件，提升應用層防護效率，保障全安全特性開啟下的萬兆最佳性能。

產品規格

項目	S12704	S12708	S12710	S12712
交換容量	28.8Tbps/102.4Tbps	52.48Tbps/204.8Tbps	64.32Tbps/256Tbps	78.08Tbps/307.2Tbps
包轉發率	3600Mpps/24000Mpps	7200Mpps/48000Mpps	8400Mpps/72000Mpps	10080Mpps/86400Mpps
主控板槽位數	2	2	2	2
交換網板槽位數	2	4	4	4
業務板槽位數	4	8	10	12
風扇框	2	4	4	5
架構	CLOS架構
冗余設計	主控、交換網板、電源、風扇框（前后及左后風道）
虛擬化	支持CSS2交換網硬件集群，集群主控1+N備份， 1.92T集群帶寬，4μs跨框時延
無線管理	支持隨板AC
	支持AP接入控制、AP域管理和AP配置模板管理
	支持射頻模板管理、統一靜態配置和集中動態管理
	支持WLAN基本業務、QoS、安全和用戶管理
用戶管理	支持有線無線統一用戶管理
	支持PPPoE、802.1X、MAC、Portal認證方式
	支持基于流量和時長計費方式
	支持分組分域分時授權方式
iPCA質量感知	支持直接對業務報文標記以獲得丟包數量和丟包率的實時統計
iPCA質量感知	支持二三層網絡(luò )網絡(luò )級和設備級丟包數量和丟包率統計
SVF2.0 簡化運維	支持將多達4K個Client節點（接入交換機與AP）虛擬為一臺設備管理
	支持2層AS
	支持與第三方廠商混合組網管理
VLAN	支持4K個VLAN
	支持Access、Trunk、Hybrid方式，支持LNP鏈路類型自協商
	支持default VLAN
	支持VLAN 交換
	支持QinQ、增強型靈活QinQ
	支持基于MAC的動態VLAN分配
ARP	支持256K ARP表項
MAC地址功能	支持1M MAC地址表項
	支持MAC地址自動學習和老化
	支持靜態、動態、黑洞MAC表項
	支持源MAC地址過濾
	支持基于端口和VLAN的MAC地址學習限制
環網保護技術	支持STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s)
	支持SEP智能以太保護協議
	支持BPDU保護、Root保護、環路保護
	支持BPDU Tunnel
	支持ERPS以太環保護協議（G.8032）
IP路由	支持3M IPv4路由表項
	支持RIP、OSPF、ISIS、BGP等IPv4動態路由協議
	支持RIPng、OSPFv3、ISISv6、BGP4+等IPv6動態路由協議
組播	支持128K 組播路由表項
	支持IGMPv1/v2/v3、IGMP v1/v2/v3 Snooping
	支持 PIM DM、PIM SM、PIM SSM
	支持MSDP、MBGP
	支持用戶快速離開機制
	支持組播流量控制
	支持組播查詢器
	支持組播協議報文抑制功能
	支持組播CAC
	支持組播ACL
MPLS	支持MPLS基本功能
	支持MPLS OAM
	支持MPLS TE
	支持MPLS VPN/VLL/VPLS
可靠性	支持LACP、支持跨設備E-Trunk
	支持VRRP、BFD for VRRP
	支持 BFD for BGP/IS-IS/OSPF/靜態路由
	支持 NSR、NSF、GR for BGP/IS-IS/OSPF/LDP
	支持TE FRR、IP FRR
	支持以太網OAM 802.3ah和802.1ag(硬件級)
	支持快速自愈保護技術HSR
	支持 ITU-Y.1731
	支持DLDP
	支持運行中軟件升級ISSU
ACL/QoS	支持256K ACL
	支持基于Layer2協議頭、Layer3協議、Layer4協議、802.1p優先級等的組合流分類
	支持ACL、CAR、Remark、Schedule等動作
	支持SP、WRR、DRR、SP+WRR、SP+DRR等隊列調度方式
	支持WRED、尾丟棄等擁塞避免機制
	支持多級H-QoS
	支持流量整形
網絡(luò )同步	支持同步以太
網絡(luò )同步	支持1588v2
配置與維護	支持Console、Telnet、SSH等終端服務
	支持SNMPv1/v2/v3等網絡(luò )管理協議
	支持通過FTP、TFTP方式上載、下載文件
	支持BootROM升級和遠程在線升級
	支持熱補丁
	支持用戶操作日志
安全管理	支持MAC地址認證、Portal認證、802.1x認證、DHCP Snooping觸發認證
	支持MACsec
	支持RADIUS和HWTACACS用戶登錄認證
	命令行分級保護，未授權用戶無法侵入
	支持防范DoS攻擊、TCP的SYN Flood攻擊、UDP Flood攻擊、廣播風暴攻擊、大流量攻擊
	支持1K CPU硬件隊列實現控制面協議報文分級調度和保護
	支持RMON
安全防護*	支持Firewall功能
	支持NAT功能
	支持IPSec VPN、SSL VPN功能
	支持負載均衡功能
	支持IPS入侵防御
緩存容量	支持每端口200ms數據緩存
互通性	VBST基于VLAN生成樹協議（和PVST/PVST+/RPVST 互通）
	LNP 鏈路類型協商協議（和DTP相似功能）
	VCMP VLAN集中管理協議（和VTP相似功能）
綠色節能	支持802.3az能效以太網
機箱尺寸mm（高寬深）	441.7442489，10U	663.95442489，15U	663.95442489，15U	841.75442489，19U
機箱重量（空配）	29kg	42kg	37kg	63kg
工作電壓	DC：–40V～–72V AC：90V～290V
整機最大功耗	≤2200W	≤4400W	≤4400W	≤6600W

*：S12700支持NGFW下一代防火墻業務處理板和IPS單板，更多規格信息請參見相應的單板彩頁。

以上產品信息可能含有部分提前披露的產品功能目標，具體實物參數，請聯系華為當地銷售機構。

訂購信息

S12700基本配置
LE2BN66ED000	N66E直流總裝機柜(共8路60A輸出，單路最大2200W，600X600X2200mm)
LE2BN66EA000	N66E交流總裝機柜(共4路16A輸出，單路最大2500W，600X600X2200mm)
ET1BS12704S0	S12704總裝機箱
ET1BS12708S0	S12708總裝機箱
ET1BS12710S0	S12710總裝機箱
ET1BS12712S0	S12712總裝機箱
ET1MFBX00000	寬電壓129風機盒
EH1M00FBX000	寬電壓74風機盒
監控板
EH1D200CMU00	集中監控板
主控處理單元
ET1D2MPUA000	S12700 主控處理單元A（可選配時鐘）
ET1D2MPUBC00	S12710 主控處理單元B（可選配時鐘）
交換處理單元
ET1D2SFUA000	S12700 交換網單元A
ET1D2SFUB000	S12700 交換網單元B
ET1D2SFUC000	S12700 交換網單元C
ET1D2SFUD000	S12700 交換網單元D
百兆/千兆以太網電接口板
ET1D2G48TEA0	48端口十兆/百兆/千兆以太網電接口板(EA,RJ45)
ET1D2G48TEC0	48端口十兆/百兆/千兆以太網電接口板(EC,RJ45)
ET1D2G48TX1E	48端口十兆/百兆/千兆以太網電接口板(X1E,RJ45)*
百兆/千兆以太網光接口板
ET1D2G24SEC0	24端口百兆/千兆以太網光接口板(EC,SFP)
ET1D2G48SEA0	48端口百兆/千兆以太網光接口板(EA,SFP)
ET1D2G48SEC0	48端口百兆/千兆以太網光接口板(EC,SFP)
ET1D2G48SX1E	48端口百兆/千兆以太網光接口板(X1E,SFP)
百兆/千兆以太網光電混合接口板
ET1D2T36SEA0	36端口十兆/百兆/千兆以太網電接口和12端口百兆/千兆以太網光接口板(EA,RJ45/SFP)
萬兆以太網光接口板
ET1D2X04XEA0	4端口萬兆以太網光接口板(EA,XFP)
ET1D2X04XEC1	4端口萬兆以太網光接口板(EC,XFP)
ET1D2S04SX1E	4端口萬兆光接口和24端口百兆/千兆光接口和8端口十兆/百兆/千兆combo電接口板(X1E,RJ45/SFP/SFP+)
ET1D2S08SX1E	8端口萬兆光接口和8端口百兆/千兆光接口和8端口十兆/百兆/千兆combo電接口板(X1E,RJ45/SFP/SFP+)
ET1D2X12SSA0	12端口萬兆以太網光接口板(SA,SFP+)
ET1D2X16SSC0	16端口萬兆以太網光接口板(SC,SFP+)
ET1D2X32SSC0	32端口萬兆以太網光接口板(SC,SFP+)
ET1D2X48SEC0	48端口萬兆以太網光接口板(EC,SFP+)
ET1D2X32SX2H	32端口萬兆以太網光接口板(X2H,SFP+)
ET1D2X32SX2S	32端口萬兆以太網光接口板(X2S,SFP+)
ET1D2X32SX2E	32端口萬兆以太網光接口板(X2E,SFP+)
ET1D2S24SX2S	24端口萬兆以太網接口和8端口千兆以太網光接口板(X2S,SFP+)
ET1D2S24SX2E	24端口萬兆以太網接口和8端口千兆以太網光接口板(X2E,SFP+)
ET1D2S16SX2S	16端口萬兆以太網接口和16端口千兆以太網光接口板(X2S,SFP+)
ET1D2S16SX2E	16端口萬兆以太網接口和16端口千兆以太網光接口板(X2E,SFP+)
ET1D2X48SX2S	48端口萬兆以太網接口板(X2S,SFP+)
40GE以太網光接口板
ET1D2L02QSC0	2端口40GE以太網光接口板(SC,QSFP+)
ET1D2L08QSC0	8端口40GE以太網光接口板(SC,QSFP+)
EH1D2L08QX2E	8端口40GE以太網光接口板(X2E,QSFP+)
100GE以太網光接口板
ET1D2C02FEE0	2端口100GE以太網光接口板(EE,CFP)
ET1D2C08FEE0	8端口100GE以太網光接口板(EE,CFP)
ET1D2C04HX2H	4端口100GE以太網光接口板(X2H,QSFP28)
ET1D2C04HX2S	4端口100GE以太網光接口板(X2S,QSFP28)
ET1D2C04HX2E	4端口100GE以太網光接口板(X2E,QSFP28)
ET1D2H02QX2S	2端口100GE以太網接口和2端口40GE以太網光接口板(X2S,QSFP28)
ET1D2H02QX2E	2端口100GE以太網接口和2端口40GE以太網光接口板(X2E,QSFP28)
業務子卡
EH1D2VS08000	8端口萬兆交換網集群業務子卡(SFP+)
LE0D00CKMA00	時鐘扣板-1588
增值業務處理板
ET1D2FW00S00	下一代防火墻業務處理板A-含華為通用安全平臺軟件
ET1D2FW00S01	下一代防火墻業務處理板B-含華為通用安全平臺軟件
ET1D2FW00S02	下一代防火墻業務處理板C-含華為通用安全平臺軟件
ET1D2IPS0S00	入侵防御和入侵檢測業務處理板A-含華為通用安全平臺軟件
ACU2	WLAN ACU2無線接入控制板(含128 AP控制資源)
光模塊
FE-SFP光模塊
SFP-FE-SX-MM1310	光模塊-SFP-100M/155M-多模模塊(1310nm,2km,LC)
eSFP-FE-LX-SM1310	光模塊-eSFP-100M/155M-單模模塊(1310nm,15km,LC)
S-SFP-FE-LH40-SM1310	光模塊-eSFP-FE-單模模塊(1310nm,40km,LC)
S-SFP-FE-LH80-SM1550	光模塊-eSFP-FE-單模模塊(1550nm,80km,LC)
GE-SFP光模塊
SFP-1000BaseT	電模塊-SFP-GE-電接口模塊(100m,RJ45)
eSFP-GE-SX-MM850	光模塊-eSFP-GE-多模模塊(850nm,0.5km,LC)
SFP-GE-LX-SM1310	光模塊-SFP-GE-單模模塊(1310nm,10km,LC)
S-SFP-GE-LH40-SM1310	光模塊-eSFP-GE-單模模塊(1310nm,40km,LC)
S-SFP-GE-LH40-SM1550	光模塊-eSFP-GE-單模模塊(1550nm,40km,LC)
S-SFP-GE-LH80-SM1550	光模塊-eSFP-GE-單模模塊(1550nm,80km,LC)
eSFP-GE-ZX100-SM1550	光模塊-eSFP-GE-單模模塊(1550nm,100km,LC)
10GE-XFP光模塊
XFP-SX-MM850	光模塊-XFP-10G-多模模塊(850nm,0.3km,LC)
XFP-STM64-LX-SM1310	光模塊-XFP-10G-單模模塊(1310nm,10km,LC)
XFP-STM64-LH40-SM1550	光模塊-XFP-10G-單模模塊(1550nm,40km,LC)
XFP-STM64-SM1550-80km	光模塊-XFP-10G-單模模塊(1550nm,80km,LC)
10GE-SFP+光模塊
OMXD30000	光模塊-SFP+-10G-多模模塊(850nm,0.3km,LC)
OSX010000	光模塊-SFP+-10G-單模模塊(1310nm,10km,LC)
OSX040N01	光模塊-SFP+-10G-單模模塊(1550nm,40km,LC)
OSXD22N00	光模塊-SFP+-10G-單模模塊(1310nm,0.22km,LC,LRM)
SFP-10G-USR	光模塊-SFP+-10G-多模模塊(850nm,0.1km,LC)
SFP-10G-ZR	光模塊-SFP+-10G-單模模塊(1550nm,80km,LC)
SFP-10G-ZCW1571	光模塊-SFP+-10G-單模模塊(CWDM,1571nm,70km,LC)
SFP-10G-ZCW1591	光模塊-SFP+-10G-單模模塊(CWDM,1591nm,70km,LC)
SFP-10G-ZCW1611	光模塊-SFP+-10G-單模模塊(CWDM,1611nm,70km,LC)
SFP-10G-iLR	光模塊-SFP+-9.8G-單模模塊(1310nm,1.4km,LC)
40GE-QSFP/CFP光模塊
QSFP-40G-LX4	40GBase-LX4光模塊-QSFP+-40G-單模(1310nm,2km,LC)-多模(1310nm,0.15km,LC)
QSFP-40G-iSM4	40GBase-iSM4光模塊-QSFP+-40G-單模模塊(1310nm,1.4km,MPO) (可對接4個SFP+)
QSFP-40G-eSM4	40GBase-eSM4光模塊-QSFP+-40G-單模模塊(1310nm,10km,MPO) (可對接4個SFP+)
QSFP-40G-iSR4	40GBase-iSR4光模塊-QSFP-40G-多模模塊(850nm,0.15km,MPO)(對接4個SFP+)
QSFP-40G-LR4	40GBase-LR4光模塊-QSFP+-40G-單模模塊(1310nm,10km,LC)
QSFP-40G-eSR4	40GBase-eSR4光模塊-QSFP+-40G-多模模塊(850nm,0.3km,MPO)（可對接4個SFP+）
CFP-40G-SR4	高速光模塊-CFP-40G-多模模塊(850nm,4*10G,0.1km,MPO)
CFP-40G-LR4	高速光模塊-CFP-40G-單模模塊(1310nm 波段,41.25G,10km,直口LC)
CFP-40G-ER4	高速光模塊-CFP-40G-單模模塊(1310nm 波段,41.25G,40km,直口LC)
QSFP-40G-ER4	40GBase-ER4光模塊-QSFP+-40G-單模模塊(1310nm,40km,LC)
CFP-40G-ZR4	高速光模塊-CFP-40G-單模模塊(1550nm 波段,41.25G,80km,直口LC)
100GE-QSFP/CFP光模塊
CFP-100G-SR10	高速光模塊-CFP-100G-多模模塊(850nm,10*10G,0.1km,MPO)（可對接10個SFP+或2個QSFP+)
CFP-100G-LR4	高速光模塊-CFP-100G-單模模塊(1310nm 波段,4*25G,10km,直口LC)
CFP-100G-ER4	高速光模塊-CFP-100G-單模模塊(1310nm 波段,4*25G,40km,直口LC)
CFP-100GE-ZR4	100GBase-CFP模塊-100G-單模模塊(1310nm 波段,4*25G,80km,直口LC)
QSFP-100G-CLR4	高速光模塊-QSFP28-1310nm-4*25GBase--6.5dBm-2.5dBm--10.7dBm-LC/PC-SMF-2km
QSFP-100G-CWDM4	高速光模塊-QSFP28-1310nm-4*25GBase--6.5dBm-2.5dBm--9.8dBm-LC/PC-2km
QSFP-100G-LR4	100GBase-LR4光模塊-QSFP28-100G-單模模塊(1310nm,10km,LC)
QSFP-100G-SR4	100GBase-SR4光模塊-QSFP28-100G-多模模塊(850nm,0.1km,MPO)
QSFP-100G-PSM4	100GBase-PSM4光模塊-QSFP28-100G-單模模塊(1310nm,0.5km,MPO)
BIDI-SFP光模塊
SFP-FE-LX-SM1310-BIDI	光模塊-eSFP-FE-BIDI單模模塊(TX1310/RX1550,15km,LC)
SFP-FE-LX-SM1550-BIDI	光模塊-eSFP-FE-BIDI單模模塊(TX1550/RX1310,15km,LC)
SFP-GE-LX-SM1310-BIDI	光模塊-eSFP-GE-BIDI單模模塊(TX1310/RX1490,10km,LC)
SFP-GE-LX-SM1490-BIDI	光模塊-eSFP-GE-BIDI單模模塊(TX1490/RX1310,10km,LC)
LE2MGSC40ED0	光模塊-SFP-GE-BIDI單模模塊(TX1490/RX1310,40km,LC)
LE2MGSC40DE0	光模塊-SFP-GE-BIDI單模模塊(TX1310/RX1490,40km,LC)
SFP-GE-ZBXD1	光模塊-eSFP-GE-單纖雙向模塊(1570nm(Tx)/1490nm(Rx),80km,LC)
SFP-GE-ZBXU1	光模塊-eSFP-GE-單纖雙向模塊(1490nm(Tx)/1570nm(Rx),80km,LC)
BIDI-SFP+光模塊
SFP-10G-ER-SM1330-BIDI	光模塊-SFP+-10G-BIDI單模模塊(TX 1330nm/RX 1270nm,40km,LC)
SFP-10G-ER-SM1270-BIDI	光模塊-SFP+-10G-BIDI單模模塊(TX 1270nm/RX 1330nm,40km,LC)
SFP-10G-BXU1	10GBase-BIDI單纖雙向光模塊-SFP-10G-單模模塊(TX1270nm/RX1330nm,10km,LC)
SFP-10G-BXD1	10GBase-BIDI單纖雙向光模塊-SFP-10G-單模模塊(TX1330nm/RX1270nm,10km,LC)
高速電纜
SFP-10G-CU1M	SFP+-10G-高速電纜-1m-(SFP+20公)-(CC2P0.254黑(S))-(SFP+20公)-室內用
SFP-10G-CU3M	SFP+-10G-高速電纜-3m-(SFP+20公)-(CC2P0.254黑(S))-(SFP+20公)-室內用
SFP-10G-CU5M	SFP-10G-CU5M-高速電纜-5m-(SFP+20M)-(CC2P0.254黑)-(SFP+20M)-室內用阻燃低煙無鹵
SFP-10G-AC10M	SFP+-10G-有源高速電纜-10m-(SFP+20公)-(CC2P0.32黑(S))-(SFP+20公)-室內用
QSFP-4SFP10G-CU1M	QSFP+-4SFP+10G-高速電纜-1m-(QSFP+38公)-(CC8P0.254黑(S))-(4*SFP+20公)-室內用
QSFP-4SFP10G-CU3M	QSFP+-4SFP+10G-高速電纜-3m-(QSFP+38公)-(CC8P0.32黑(S))-(4*SFP+20公)-室內用
QSFP-4SFP10G-CU5M	QSFP+-4SFP+10G-高速電纜-5m-(QSFP+38公)-(CC8P0.4黑(S))-(4*SFP+20公)-室內用
QSFP-40G-CU1M	QSFP+-40G-高速電纜-1m-(QSFP+38公)-(CC8P0.254黑(S))-(QSFP+38公)-室內用
QSFP-40G-CU3M	QSFP+-40G-高速電纜-3m-(QSFP+38公)-(CC8P0.32黑(S))-(QSFP+38公)-室內用
QSFP-40G-CU5M	QSFP+-40G-高速電纜-5m-(QSFP+38公)-(CC8P0.4黑(S))-(QSFP+38公)-室內用
QSFP-100G-CU1M	高速電纜-100G QSFP28無源高速電纜-1m-(QSFP28)-(CC8P0.254黑(S))-(QSFP28)-以太網100GbE
QSFP-100G-CU3M	高速電纜-100G QSFP28無源高速電纜-3m-(QSFP28)-(CC8P0.254黑(S))-(QSFP28)-以太網100GbE
QSFP-100G-CU5M	高速電纜-100G QSFP28無源高速電纜-5m-(QSFP28)-(CC8P0.4黑(S))-(QSFP28)-以太網100GbE
光線纜
SFP-10G-AOC3M	AOC光模塊-SFP+-850nm-1G~10G-0.003km
SFP-10G-AOC10M	AOC光模塊-SFP+-850nm-1G~10G-10m
QSFP-H40G-AOC10M	光收發一體模塊-QSFP+-40G-(850nm,10m,AOC)
QSFP-4SFP10-AOC10M	光收發一體模塊-QSFP+-40G-(850nm,10m,AOC)(對接4個SFP+)
QSFP-100G-AOC10M	高速光模塊-QSFP28 轉QSFP28 AOC-850nm-100G--8.4dBm-2.4dBm--5.2dBm-0.01km
電源
PAC3KS54-CB	3000W 交流電源模塊
PAC-2200WF	2200W交流電源模塊
PDC-2200WF	2200W直流電源模塊
W2PSA0800	800W交流電源模塊
軟件
ET1SBSM27000	S12700 V200R007C00 軟件
ET1SBSM28000	S12700 V200R008C00 軟件
ET1SBSM29000	S12700 V200R009C00 軟件
ET1SBSM2A000	S12700 V200R010C00 軟件
License
ET1SMPLS0000	MPLS功能授權
ET1SNQA00000	NQA功能授權
ET1SIPV60000	IPv6功能授權
ET1SSVFF0000	SVF功能授權(適用S12700系列)
ET1SSSP00000	業務分流平臺功能授權
ET1SFIB128K0	X系列單板FIB資源授權-128K
ET1SFIB512K0	X系列單板FIB資源授權-512K
ET1SWL512AP0	WLAN無線接入控制器AP資源授權-512AP(配合X系列單板使用)
ET1SWL128AP0	WLAN無線接入控制器AP資源授權-128AP(配合X系列單板使用)
ET1SWL64AP00	WLAN無線接入控制器AP資源授權-64AP(配合X系列單板使用)
ET1SWL16AP00	WLAN無線接入控制器AP資源授權-16AP(配合X系列單板使用)
ET1SPPPOE4K0	PPPoE接入用戶資源授權-4K(配合X系列單板使用)
ET1SPPPOE8K0	PPPoE接入用戶資源授權-8K(配合X系列單板使用)
ET1SPPPOE16K	PPPoE接入用戶資源授權-16K(配合X系列單板使用)
L-ACU2-128AP	ACU2無線接入控制器AP資源授權(128 AP)
L-ACU2-256AP	ACU2無線接入控制器AP資源授權(256 AP)
L-ACU2-384AP	ACU2無線接入控制器AP資源授權(384 AP)
L-ACU2-512AP	ACU2無線接入控制器AP資源授權(512 AP)
資料
ET1IV2RAC0C0	S12700 敏捷交換機產品文檔

組網應用

在企業園區網的典型應用

S12700部署在園區網核心。S12700內置隨板AC，無需額外購買AC硬件，減少建網投資；同時整機轉發性能可達4T-bit，解決外置AC處理性能瓶頸，助力客戶向802.11ac時代平滑演進。S12700實現有線無線真正融合，即統一的設備管理、統一的用戶管理和統一的業務管理，提供一致的用戶體驗。

在校園網的典型應用

S12700部署在校園網核心。S12700支持統一用戶管理，客戶無需額外購買BRAS硬件，減少建網投資；整機支持64K用戶管理，滿足海量用戶接入；支持多級H-QoS，實現精細化的用戶/業務管理。S12700實現有線無線真正融合，即統一的設備管理、統一的用戶管理和統一的業務管理，提供一致的用戶體驗。

在視頻會(huì )議、桌面云和監控承載網場景的典型應用

S12700隨板自帶大緩存，確保突發業務流量不丟包，視頻不花屏。S12700提供百萬級硬件表項規格：高達1M MAC表項，3M FIB表項，支撐大容量終端接入，在IPv6、物聯網演進上具備業界最領先的擴展性。S12700支持端到端的硬件級可靠性方案，支持iPCA精準運維技術，提供高可靠、高質量、可擴展的視頻承載和監控解決方案。

在城域網的典型應用

S12700部署在廣電、教育城域網核心或匯聚。S12700支持3M FIB表項，滿足城域網核心節點大路由應用。S12700支持CSS2交換網硬件集群技術，源自高端核心路由器的集群技術帶來運營級的可靠性保障。S12700全面支持L2/L3 MPLSVPN，提供高可靠、安全可擴展的城域網承載方案。

在企業數據中心的典型應用

S12700部署在企業數據中心核心或者匯聚。S12700支持4*100GE、8*40GE、48*10GE等高密板卡，滿足數據中心核心、匯聚節點海量數據吞吐能力。S12700支持CSS2交換網硬件集群技術，支持高達1.92T集群帶寬，4us業界最低跨框時延，助力客戶組建高性能、高可靠、低時延的數據中心網絡(luò )。

下載PDF
